EIZO L768 OSD 按鍵失靈

[lenbo]

已經服役近7年的 EIZO L768 (使用時間:12923H)
三星面板還很正常…不過最近常會自動關機 (詳見：Dell U2412M 開箱)
檢查時發現面板下方控制 OSD 的按鍵有幾顆不太受控制，
偶爾正常，有時會變成鄰鍵的功能，常常完全沒反應 = =
尤其是 電源鍵 與 方向左鍵 最為嚴重！
因此猜測僅是按鍵電路子板的問題，就先拆開來瞧瞧。


左方那顆影像處理晶片上的散熱片是我加上去的，原廠並沒有做任何散熱措施。
初步檢視，所有電解電容都沒有爆漿的情形，
而按鍵電路的處理方式是靠解碼的方式，以5條電路達到能控制9顆實體按鍵及指示燈。


所以，在希望不會是背面主電路板上那顆小到不行的SMD解碼晶片掛了的情況下。

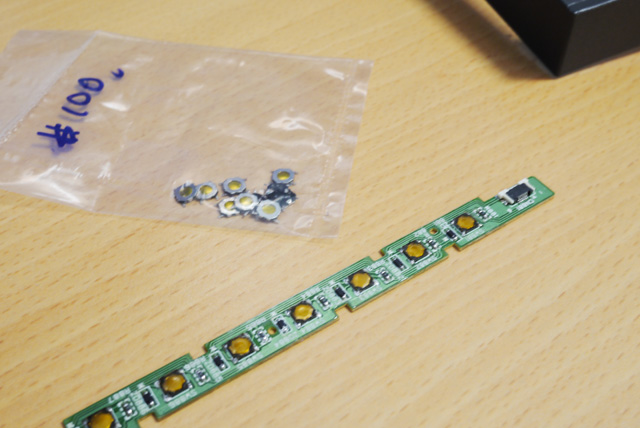

先去光華買了10顆SMD開關來換看看。

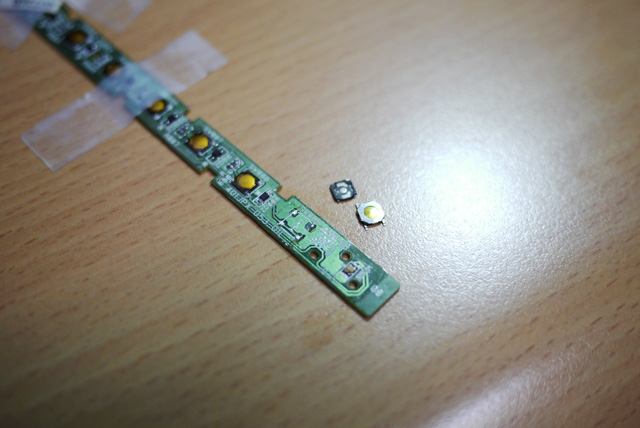

首先把電源鍵的SMD開關解焊下來。


再來是將新買來的SMD開關焊上去。
說老實話，太久沒焊東西了~技術快不行了OTL

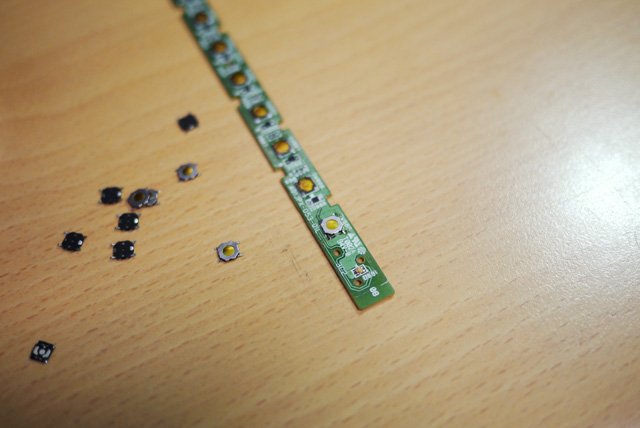

目前先換了之前試按鍵功能時有問題不聽話的 方向左鍵、方向下鍵 及 電源鍵 三顆。
雖然功能是正常了，不過感覺有時還是不是很靈敏說~
所以也有可能是SMD按鍵旁，防彈跳的 SMD電容 掛了…
不過我手邊沒有能測精密電容值的儀器，加上現在還在服刑中…
反正 OSD 設定調好後就不太可能會再去動了~
電源開關的問題，看來先去買顆市電開關可能比較方便先。

[algolee]

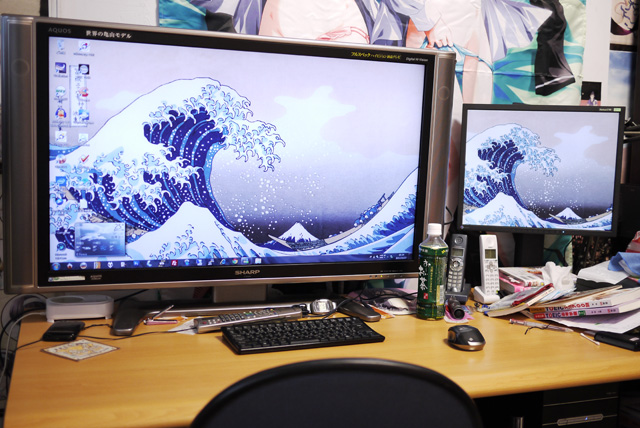

那個 sharp 的 monitor 好大喔
看了好尬意～～～

[peterTG]

作者: algolee

那個 sharp 的 monitor 好大喔
看了好尬意～～～

37"的電視能不大嗎
不過現在40"的電視都滿便宜了，我是很想換，只是有錢買沒空間放Orz...

[protoss0809]

兩顆螢幕的顏色竟然沒有差很多呢！
SHARP的TV果然很不錯~
還是說這是有校色後的成果?

[algolee]

應該是有調整過吧
不然當電視和當電腦螢幕的一些調整應該是不一樣的
先前拿 42" 的 Toshiba 當電腦螢幕在用
可是想想好像太耗電了
還是乖乖用我的 19" 就好了~~

XD

[ellery]

我一台Axxs的27吋LCD螢幕也是某顆按鍵有問題. 買了微動開關回來換,
不過外殼被我撬得都是傷痕. 解焊時可能花太多時間造成高溫,
原本有問題的按鍵換好後, 變成電源顯示的LED燈不會亮且電源按鍵變得不好按.
想想當時應該送回Axxs處理就好了, 反正保固三年.

[rushoun]

現在真的超不喜歡拆東西的(主要原因是眼力不行了)，尤其是現在的3C產品，外殼全都是互相卡來卡去。
拆一次大概多少就會傷一個卡榫，外殼也是傷痕累累。
最近也修復一台人家丟的SAMSUNG LCD螢幕，拆開看電容爆漿3顆，換了後恢復正常，當備援的LCD。
還有部PHILIPS的待修很久了，正望著它發呆中.....要不要拆啊?

[lenbo]

作者: protoss0809

兩顆螢幕的顏色竟然沒有差很多呢！

校過色了…
沒校色的話，兩台色溫差太多根本看不下去 OTL

不過，現在雙螢幕變成有時會有點 Lag = =
不曉得是不是 ATI Radeon HD 4550
對於雙數位輸出(1920*1080 + 1280*1024)不夠力的關係？

作者: algolee

先前拿 42" 的 Toshiba 當電腦螢幕在用
可是想想好像太耗電了
還是乖乖用我的 19" 就好了~~

我想我以後應該至少都得用37"以上才會習慣了吧？

作者: ellery

不過外殼被我撬得都是傷痕. 解焊時可能花太多時間造成高溫,

保固內的話就別動手了…

作者: rushoun

尤其是現在的3C產品，外殼全都是互相卡來卡去。
拆一次大概多少就會傷一個卡榫，外殼也是傷痕累累。

拆外殼真的要很有耐心和細心…
不然真的一不小心就造成難以挽救的損壞了。

[rushoun]

前兩天還是把philips那部給拆了，果不其然，最後卡榫斷1個。
結果才有趣，可能只是裡面電路板間的連接線接觸不良，把所有連接線接頭拔掉重插。
竟然就恢復正常......故障的原因就是接觸不良而已......
插電後看螢幕才回復記憶，這部螢幕原來就已經有一條直線在螢幕上....
也當成備用吧。
